TCU-Professional
Модуль резки труб
Модуль лазерной резки прямоугольных и круглых труб TCU-Professional используется в составе установок лазерной резки металла LC Master Servo, LC Master Direct, LC Professional M3 и позволяет отрезать трубу по длине, вырезать отверстия, производить гравировку, а также осуществлять раскрой труб по сложному контуру.
Станки "Юнимаш" изготавливаются на предприятии в Санкт-Петербурге из комплектующих собственного производства. Имеется Заключение Минпромторга о подтверждении производства на территории РФ.
Преимущества TCU-Professional
- Возможность реза рядом с поддерживающим люнетом позволяет производить точный раскрой труб, имеющих заводское искривление
- Замер кривизны трубы перед резкой для компенсации изгиба
- Безлюфтовые поддерживающие люнеты
- Оптимизированная система анкерения станины
- Рез через грань
- Универсальная конструкция люнетов для поддержки как профильной так и круглой трубы
Преимущества модулей резки труб Unimach
Высокая производительность
Установки лазерного раскроя металла Unimach опционально комплектуются модулями резки круглой и прямоугольной трубы. Таким образом, лазерный комплекс совмещает в себе системы обработки листового металла и прецизионного раскроя труб. Простая и быстрая перенастройка с одного метода обработки на другой позволяет значительно повысить производительность установки.
Простое управление
Контроль и управление всем оборудованием лазерного комплекса Unimach осуществляется с одного рабочего места и из одной программной среды. Программное обеспечение имеет простой, ориентированный на пользователя интерфейс и позволяет автоматизировать многие типовые операции.
Высокое качество раскроя
В программном обеспечении модуля резки труб Unimach предусмотрена функция измерения кривизны трубы и коррекции полученных данных, позволяющая осуществлять прецизионную обработку заготовок с нарушенной геометрией.
Технические характеристики:
- Макс. размер квадратной трубы, мм: 175 х 175 (диагональ вписана в Ø250мм)
- Диаметр круглой трубы: до 250 мм
- Длина трубы: до 3000 мм
- Толщина стенки трубы: до 10 мм
- Максимальная масса трубы: до 300 кг
- Совместим с кабинетной защитой
Параметры оси вращения:
- Тип двигателя оси вращения: cерводвигатель
- Точность позиционирования: ±0,1 мм/м
- Повторяемость: ±0,1 мм/м
- Максимальная скорость: 120 об/мин
Комплектация TCU-Professional
-
M1 Основной модуль для фиксации и вращения прямоугольных и круглых труб -
M3 Люнет с ручным зажимом для прямоугольных и круглых труб -
M4 Поддерживающий люнет для круглых труб
Модуль резки труб TCU-Professional комплектуется люнетами для прямоугольной и круглой трубы, а также дополнительным модулем для обработки труб длиной до 6000 мм.

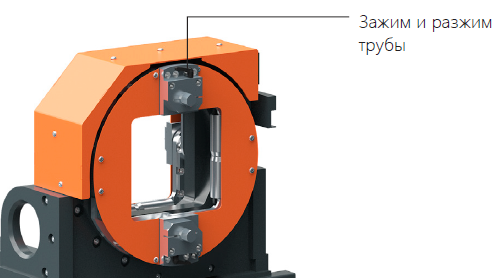

Люнет с ручным зажимом
Люнет для прямоугольной и круглой трубы с ручным зажимом производит фиксацию труб с помощью специального ключа.
- Размер сечения до 150х150 мм
Длина трубы до 3000 мм
- Размер сечения до 150х150 мм
Диаметр трубы до 150 мм
Длина трубы до 3000 мм
- Размер сечения до 150х150 мм
Длина трубы до 6000 мм

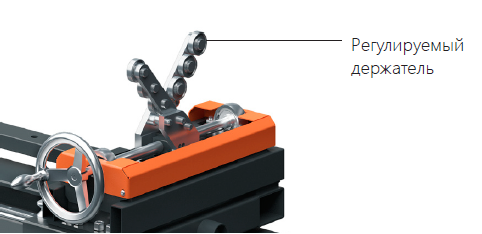

Поддерживающий люнет
Люнет осуществляет поддержку круглых труб различного диаметра.
- Диаметр трубы до 250 мм
Длина трубы до 3000 мм
Лазерная голова производит раскрой трубы рядом с автоматическим люнетом, жестко фиксирующим заготовку и предотвращая колебательный процесс.
После обработки участка трубы портал автоматически захватывает люнет и передвигает его, освобождая место для следующей зоны раскроя.
Портал быстро и эффективно передвигает люнет вдоль трубы, не создавая мертвых зон на площади обработки.
Таким образом, автоматическая система существенно экономит время и повышает производительность оборудования.
